活塞長型(L3)v型組合密封件溝槽尺寸及結構
來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2018-05-31
關于活塞專用的長型（L3）密封件的溝槽中的v型密封組合圈由V型圈、壓環和彈性圈組合而成的，密封結構形式及v型密封件、壓環和彈性圈見表1的尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封件結構尺寸系列 部分：?jiǎn)蜗蛎芊庀鹉z密封件G/BT 10708.1-2000>為準。

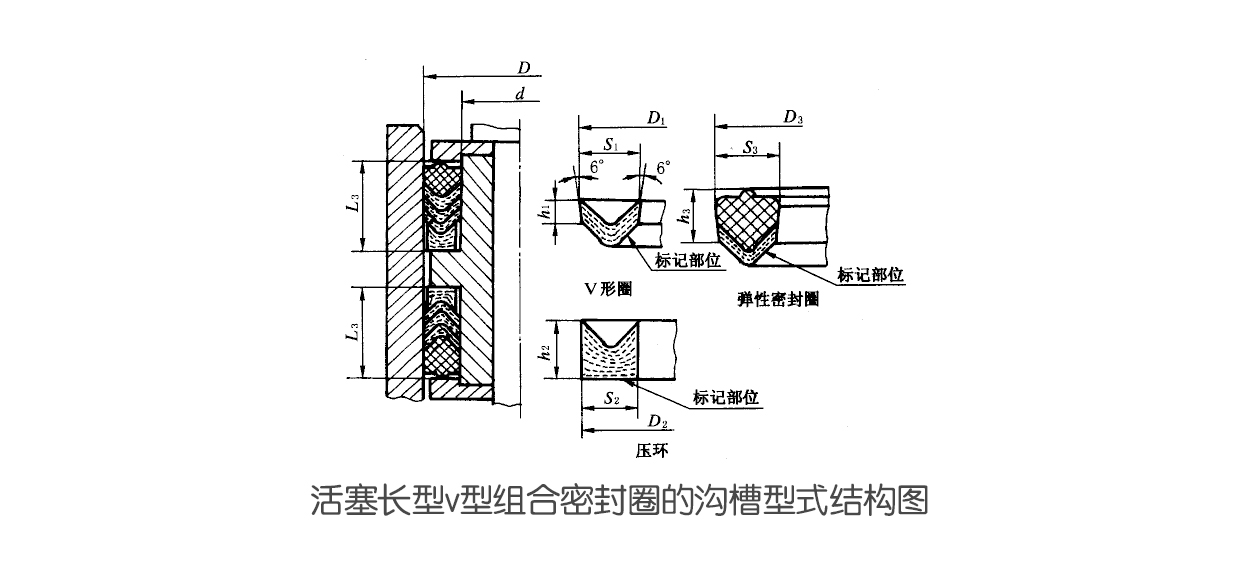

一、活塞長型v型組合密封圈的溝槽型式結構圖：
二、活塞長型v型組合密封件的溝槽尺寸及公差規格表：?jiǎn)挝?/span>mm （表1）
|
D |
d |
L3 |
V型密封件外徑 |
V型密封件的寬度 |
V型密封件的高度 |
V形圈的數量 |
|||||||||
|
D1 |
D2 |
D3 |
極限偏差 |
S1 |
S2 |
S3 |
極限偏差 |
h1 |
h2 |
h3 |
極限偏差 |
||||
|
20 |
10 |
16 |
20.6 |
19.7 |
20.8 |
±0.22 |
5.6 |
4.7 |
5.8 |
±0.15 |
3 |
6 |
6.5 |
±0.20 |
1 |
|
25 |
15 |
25.6 |
24.7 |
25.8 |
|||||||||||
|
32 |
22 |
32.6 |
31.7 |
32.8 |
|||||||||||
|
40 |
30 |
40.6 |
39.7 |
40.8 |
|||||||||||
|
50 |
40 |
50.6 |
49.7 |
50.8 |
|||||||||||
|
56 |
46 |
56.6 |
55.7 |
56.8 |
|||||||||||
|
63 |
53 |
63.6 |
62.7 |
63.8 |
|||||||||||
|
50 |
35 |
25 |
50.7 |
49.5 |
51.1 |
8.2 |
7 |
8.6 |
4.5 |
7.5 |
8 |
2 |
|||
|
56 |
41 |
56.7 |
55.5 |
57.1 |
|||||||||||
|
63 |
48 |
63.7 |
62.5 |
64.1 |
|||||||||||
|
70 |
55 |
70.7 |
69.5 |
71.1 |
±0.28 |
||||||||||
|
80 |
65 |
80.7 |
79.5 |
81.1 |
|||||||||||
|
90 |
75 |
90.7 |
89.5 |
91.1 |
|||||||||||
|
100 |
85 |
100.7 |
99.5 |
101.1 |
|||||||||||
|
110 |
95 |
110.7 |
109.5 |
111.1 |
|||||||||||
|
70 |
50 |
32 |
70.8 |
69.4 |
71.3 |
10.8 |
9.4 |
11.3 |
|||||||
|
80 |
60 |
80.8 |
79.4 |
81.3 |
5 |
10 |
11 |
||||||||
|
90 |
70 |
90.8 |
89.4 |
91.3 |
|||||||||||
|
100 |
80 |
100.8 |
99.4 |
101.3 |
|||||||||||
|
110 |
90 |
110.8 |
109.4 |
111.3 |
±0.35 |
||||||||||
|
125 |
105 |
125.8 |
124.4 |
126.3 |
|||||||||||
|
140 |
120 |
140.8 |
139.4 |
141.3 |
|||||||||||
|
160 |
140 |
160.8 |
159.4 |
161.3 |
|||||||||||
|
180 |
160 |
180.8 |
179.4 |
181.3 |
|||||||||||
