標準骨架結構形式汽車油封厚度規格表

來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2018-06-30

汽車專用油封的骨架的結構形式及標準厚度規格表（參考表1），東晟密封件告訴您汽車油封的骨架結構形式有外露骨架油封、半包骨架油封、裝配式骨架油封及軸套組合式骨架油封的骨架結構形式。

那么，汽車油封的骨架基本厚度都有什么標準規格呢？

*汽車油封的骨架厚度規格表（單位為MM）

骨架結構形式	d1	t
外露骨架（外露骨架油封的厚度）	30<d1≤60	0.8-1.2
	60<d1≤80	1.0-1.5
	80<d1≤130	1.2-2.2
	130<d1≤250	1.5-2.5
	250<d1≤400	2.2-3.5
內包骨架（內包骨架油封的厚度）	30<d1≤60	0.8-1.0
	60<d1≤80	0.8-1.2
	80<d1≤130	1.0-2.0
	130<d1≤250	1.5-2.2
	250<d1≤400	2.0-3.0
半包骨架（半包骨架油封的厚度）	30<d1≤60	0.8-1.2
	60<d1≤80	1.0-1.5
	80<d1≤130	1.2-2.2
	130<d1≤250	1.5-2.5
	250<d1≤400	2.2-3.5
注：裝配式骨架油封的支撐骨架的標準厚度尺寸應是外骨架厚度尺寸的百分之50至70。

以GB/T 24795<商用車車橋旋轉軸唇形骨架油封之結構、尺寸和公差>為標準。

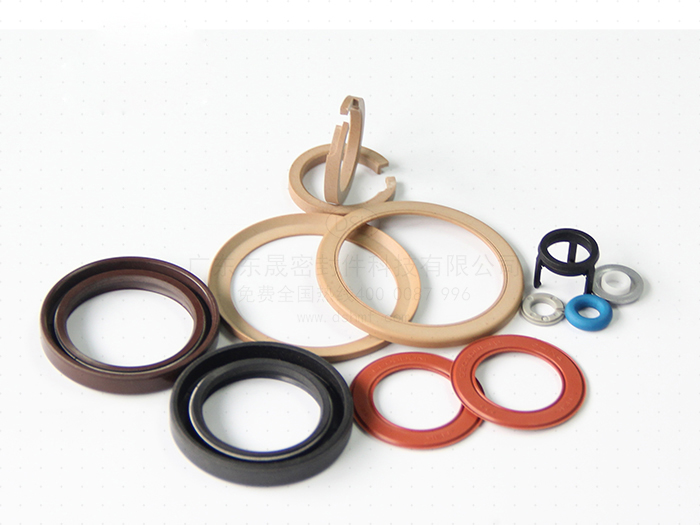

汽車油封
