魚雷專用O型橡膠密封圈都有什么結構分類呢？
來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-03-22
東晟密封件告訴您魚雷專用的O型橡膠密封圈都有什么結構的分類呢？主要的密封圈結構溝槽等。

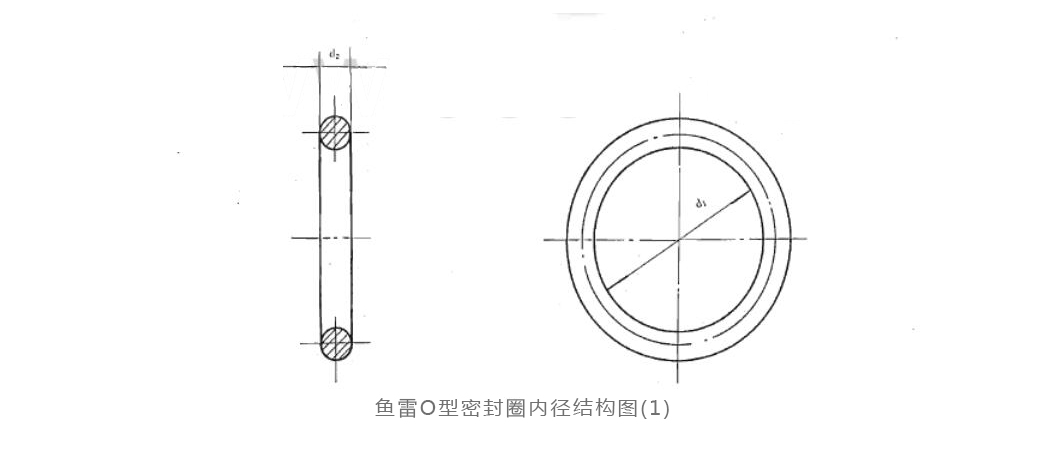

一、魚雷O型密封圈內徑結構圖（圖1所示）。

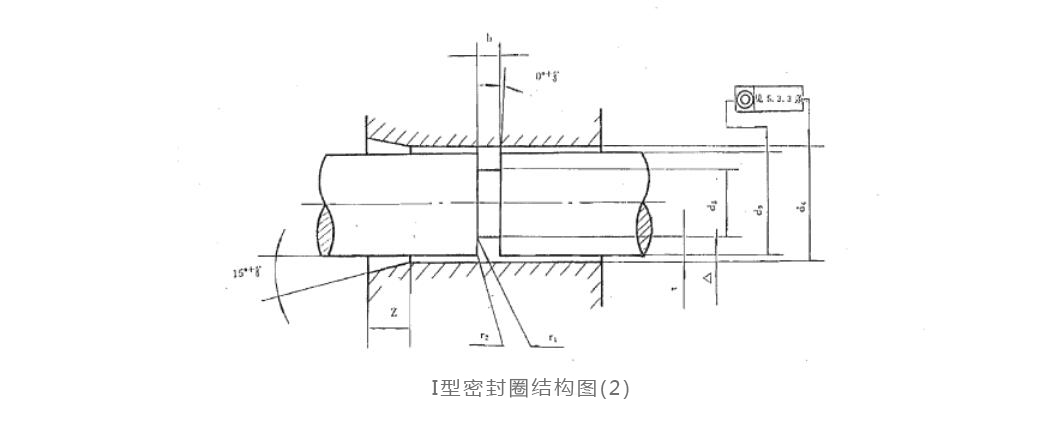

二、I型密封圈結構中，O型密封圈初安裝在活塞（軸）上的溝槽里（圖2表示I型密封圈結構圖）。

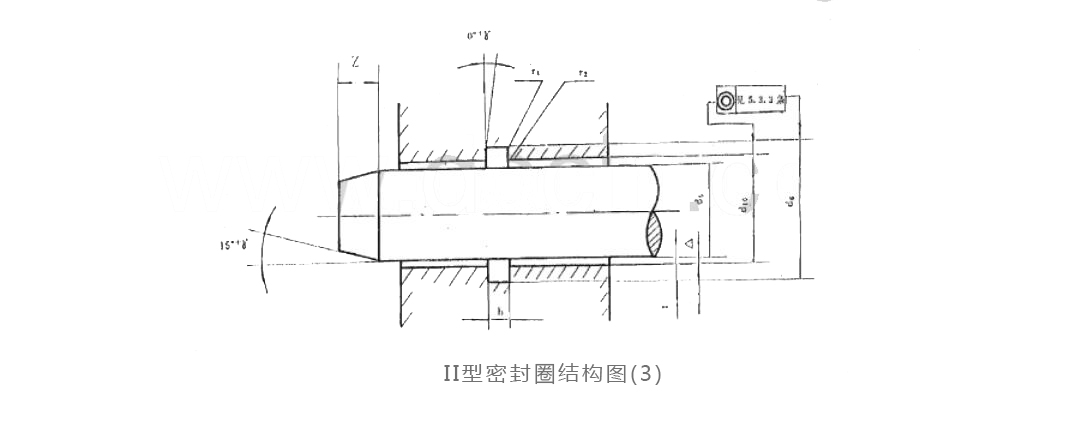

三、II型密封圈結構中，O型密封圈被安裝在缸孔中的溝槽里（圖3表示II型密封圈結構圖）。

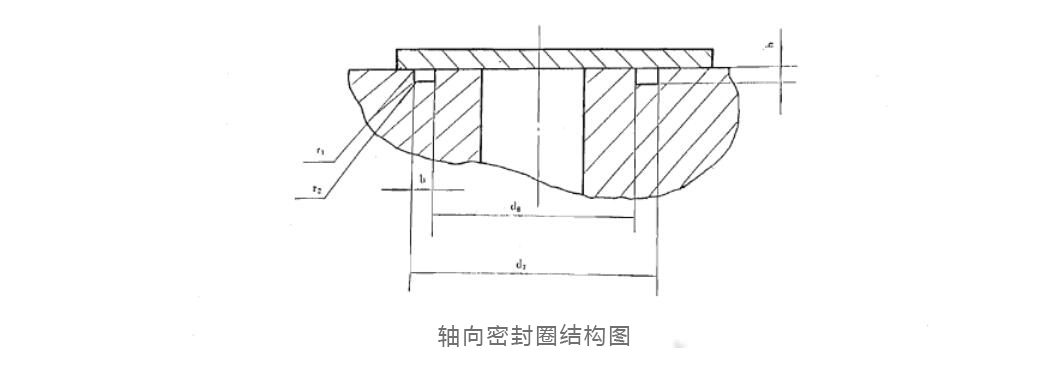

四、軸向密封圈結構圖（圖4表示軸向密封圈結構圖）。
五、旋轉運動密封圈結構只推薦II型密封圈結構型式（圖3表示）。

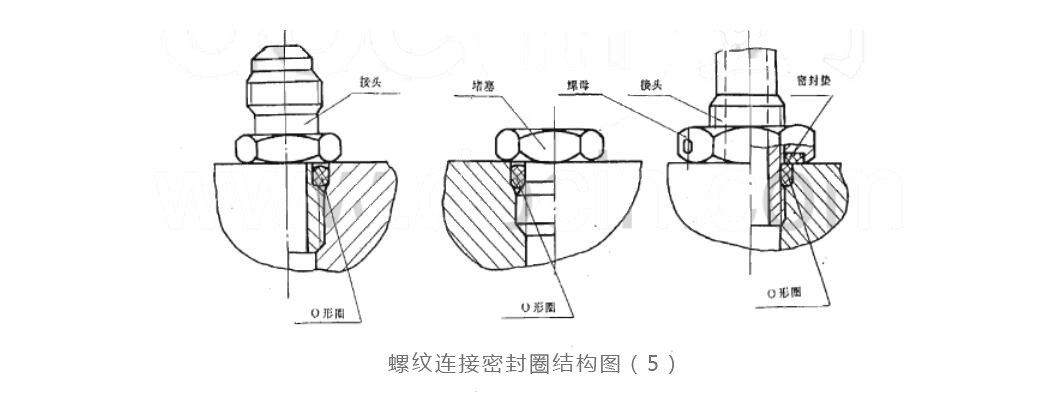

六、螺紋連接密封圈結構圖（圖5表示）。

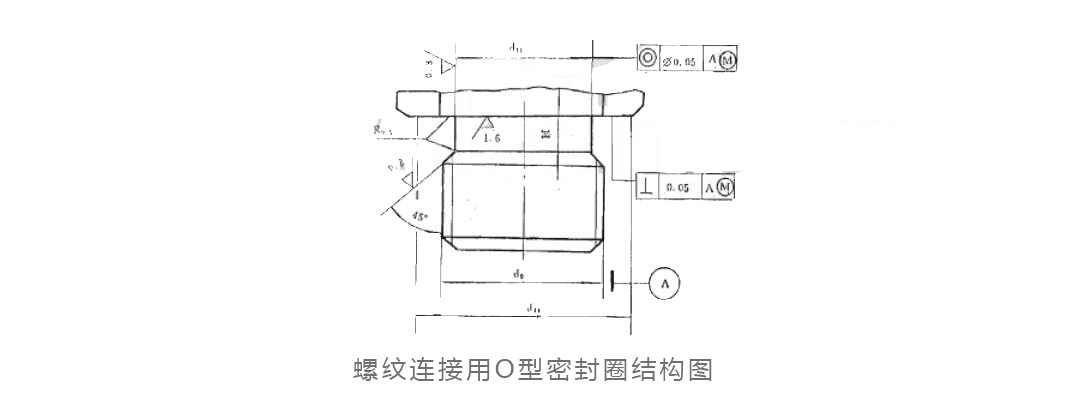

七、螺紋連接用O型密封圈結構圖（圖6表示）
更多關于魚雷橡膠密封圈的專業知識，盡在m.tjmxbz.com.cn或微信搜索東晟密封件關注我們吧！
