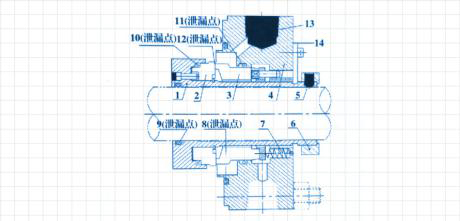

先來看看圖1中，所顯示的一套典型的機械橡膠密封件結構平面圖吧！東晟密封件告訴您它的組合是由摩擦副（所謂的動密封環及靜密封環）、緩沖補償機構密封（就是彈簧密封組件）、輔助橡膠密封圈及其他金屬或非金屬橡膠密封構件（比如壓蓋、軸套）等組合而成的，一套典型的機構橡膠密封件結構。

典型的機械橡膠密封件結構平面圖

在此另外機械橡膠密封件外部會有一個輔助設施，便于通過沖洗、過濾、分離、冷卻等的方式對機械橡膠密封件的沖洗水進行冷卻或者是潤滑的效果，從而改善橡膠密封件的工作場合（工作環境、工作介質），也便于減少對橡膠密封件的泄漏量，延長了橡膠密封件的使用壽命。

我們?cè)趫D1的典型機械橡膠密封件結構平面圖中標示出了5個我們不可忽視的泄漏點，這也是所有的典型或非典型的機械橡膠密封件結構的5個重要的密封點。

那么，機械橡膠密封件結構的5個泄漏點是什么樣的呢？

泄漏一——摩擦端面橡膠密封泄漏點（可參考圖1中12），它是依靠彈力和工作介質壓力保持貼和，屬于橡膠動密封點，二個摩擦副之間有著相對轉動。

泄漏二——補償環橡膠密封較長泄漏點（可參考圖1中11），它是橡膠密封圈的過盈量實現密封的，屬于橡膠靜密封點。
