影響油封性能之密封結構參數？

來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-10-31

一個好的油封講究的是，除尺寸以外，其密封性能是必須考慮的。東晟密封件告訴您影響油封的密封性能的因素，包括有油壓、唇部膠料性能、結構參數、唇部過盈量、R值（密封件唇口平面到彈簧槽中心平面的距離）、唇腰厚度、唇腰長度、介質溫度、油封軸轉速等都可能會影響油封密封性能的哦！先讓我們來了解一下，影響油封密封性能的油壓其影響程度？

油封的密封結構參數影響很大一個方面，也可以說致命性的影響（以圖1所示旋轉軸唇形油封密封圈的結構參數示意圖為例）。影響油封密封圈的結構參數包括有油封唇部過盈量、密封圈R值（是指密封圈唇口平面到槽中心的距離，而該值應該控制在一個合理的范圍之內）、唇腰厚度、唇腰長度、前唇角、后唇角等都會影響油封效果的。

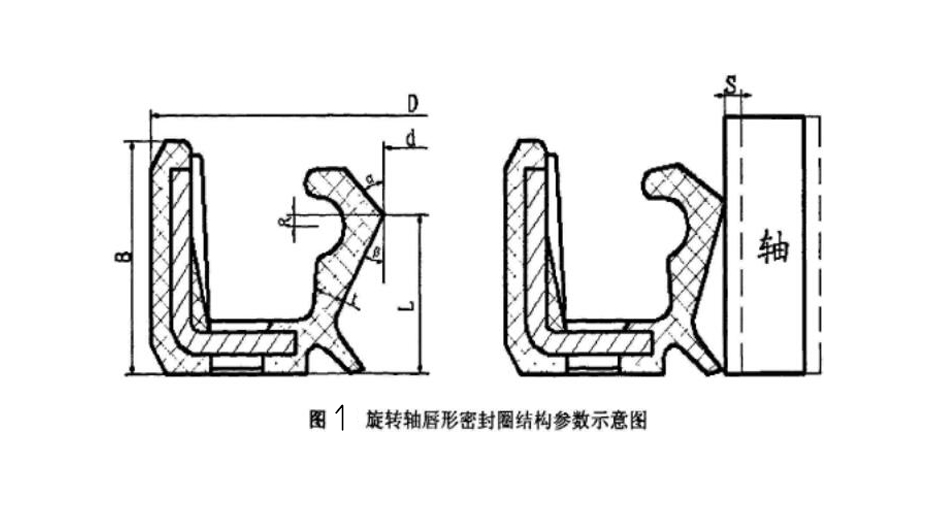

旋轉軸唇形油封密封圈的結構參數示意圖

1.油封密封圈的唇部過盈量S：過盈是指在自由狀態唇口直徑與軸徑之差。它可產生唇口無彈簧的時候的徑向力，并補償軸的偏心。因此，選擇適當?shù)倪^(guò)盈量非常重要。過盈量選取的基本依據是橡膠密封油封材料的彈性恢復速度和軸的幾何精度，橡膠密封材料彈性恢復速度大的油封，即使軸的幾何精度差一些，過盈量也可以小一些。一般軸徑小，唇口過盈量也小，軸徑大，唇口過盈量也大。

2.油封的R值：R值是密封圈唇口平面到彈簧槽中心平面的距離，該值應控制在一個合理的范圍之內。R值小，容易使接觸應力集中分布，有利于控制穩定的油膜，但過小則無法保持油膜，不利于密封；R值過大，增加摩擦生熱，同時，接觸寬度增加，引起單位徑向力減小，致使油封唇口與軸之間的潤滑，擴大成流體潤滑，摩擦扭矩減小，就會發生泄漏了。

3.密封圈的唇腰長度：而唇腰猶如一個懸臂梁一樣，金屬骨架內徑的末端處可理解為懸臂的支點中，而密封長度L的唇口處則可理解懸臂的端點。而端點隨同軸在旋轉的條件下浮動，以確保唇緣追隨和貼合于軸面。如果你的油封密封圈的軸徑尺寸段為3~20mm的時候，其唇腰長度一般為5.5mm。

4.油封的唇腰厚度t：腰部厚度是影響骨架軸唇密封圈油封隨動性能和密封性能和重要參數之一。壓根唇腰厚度過小，密封圈在使用的時候容易變形；唇腰厚度過大，密封圈的隨動性差，唇部容易磨損破壞。密封圈唇腰厚度應該根據軸的運動速度、油壓和密封材料性能等因素確定。

5.密封圈前唇角a：是指密封唇的前唇面與軸的夾角，a一般在45°~60°之間，若a太大，則唇口太尖，雖然早期密封效果好，但很容易磨損。

6.油封的后唇角β：是指唇部與軸中心線的夾角。β一般在12°~30°之間，而一般當β在12°~13°之間很好的，β角對唇與軸的接觸寬度接觸寬度有影響，隨β角的增大接觸寬度減小因此一般在低速運轉采用小角度，高速運轉的時候采用大角度。
