液壓密封缸中典型的單活塞桿結構？
來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-03-30
液壓密封件中的液壓缸的分類眾多，但他們統稱為液壓缸。東晟密封件告訴您一些典型的液壓缸的結構，主要的液壓缸的有單活塞桿液壓缸結構、雙單活塞桿液壓缸結構、雙作用液壓缸結構等。我們來看看到底什么是液壓密封件中的典型單活塞桿結構及組成吧！

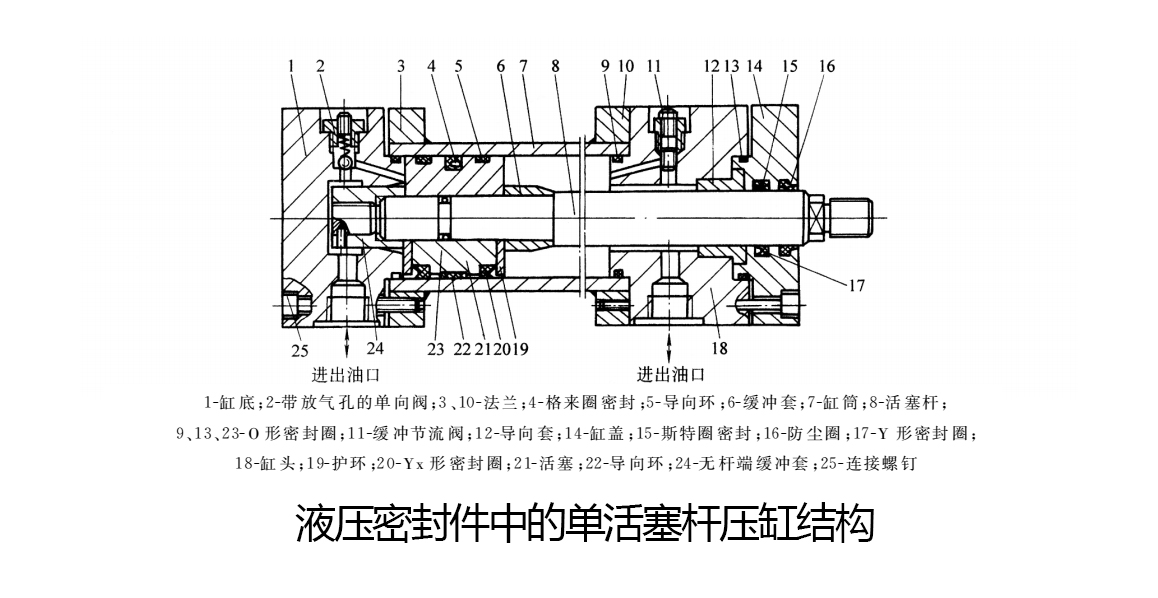

液壓密封件中的單活塞桿壓缸結構（圖1所示），由圖我們不難看出，該液壓密封件中的液壓缸的主要是由缸筒7、活塞21、活塞桿8、缸底1、缸蓋14、缸頭18、密封裝置、排氣裝置、緩沖裝置等組合而成的。缸筒與法蘭3、10焊接成一個整體，然后由螺釘25與缸底、缸頭、缸蓋連接。在圖中用半剖的方法表示了活塞與缸筒、活塞桿與缸蓋之間二種密封形式： 一種為上部所示的橡塑組合密封件，另一種為下部所示的唇形密封件。該種液壓缸具有雙向緩沖功能的，工作時壓力油經進油口、單向閥2進入工作腔，挪動活塞向右運動。當活塞運動到終點前，緩沖套6切斷油路，油液只能經緩沖節流閥11排出，起到了節流緩沖作用；活塞向左運動亦然。為了使液壓密封件中的液壓缸中殘留的空氣能及時排出，在缸底和缸頭上分別設置了帶放氣孔的單向閥。
