液壓齒輪泵的密封結構特點?
來源:廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間:2017-03-04

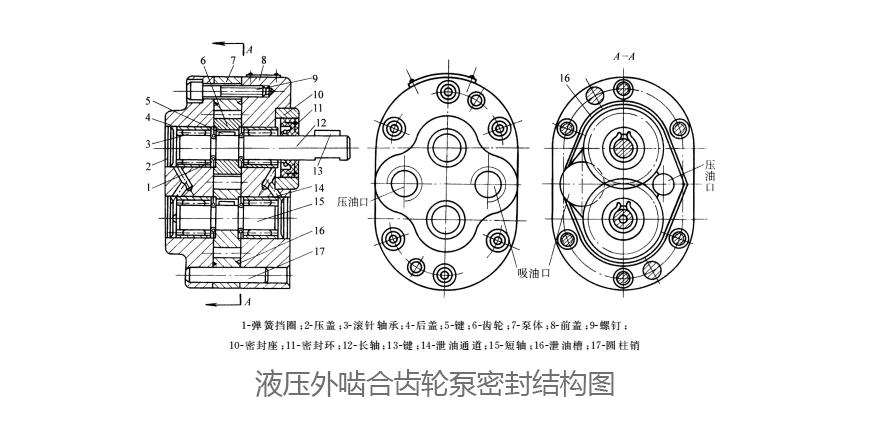

我們先看看液壓外嚙合齒輪泵密封結構圖(圖1所示)。東晟密封件告訴您此類液壓泵主要分為三片式密封結構,三片是指后蓋4,前蓋8和泵體7,它們用二個圓柱銷17定位,用六個螺釘9堅固的。液壓泵體內裝有一對幾何參數相同的齒輪6,這對齒輪與泵體和前后蓋板形成的密閉容積被二嚙合的輪齒分成二個部分,即吸油腔和壓油腔。二個齒輪分別用鍵5和13固定在由滾針軸承3支撐的主動軸12符合動軸15上,主動軸由電動機帶旋轉,泵的吸,壓油口開在后蓋上。
