橡膠B型防塵圈的結構及規格表

來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-02-28

所謂的橡膠B型防塵密封圈（簡稱為B型防塵圈），它是一種單唇無骨架橡膠密封圈，東晟密封件告訴您更適用于B型密封結構形式內安裝，主要起到防塵的作用，詳細的橡膠B型防塵密封圈的標準結構及尺寸公差規格表見圖1和表1所述。此標準參考了<G/B10708.3-2000往復運動橡膠密封圈結構尺寸系列第3部分橡膠防塵密封>。

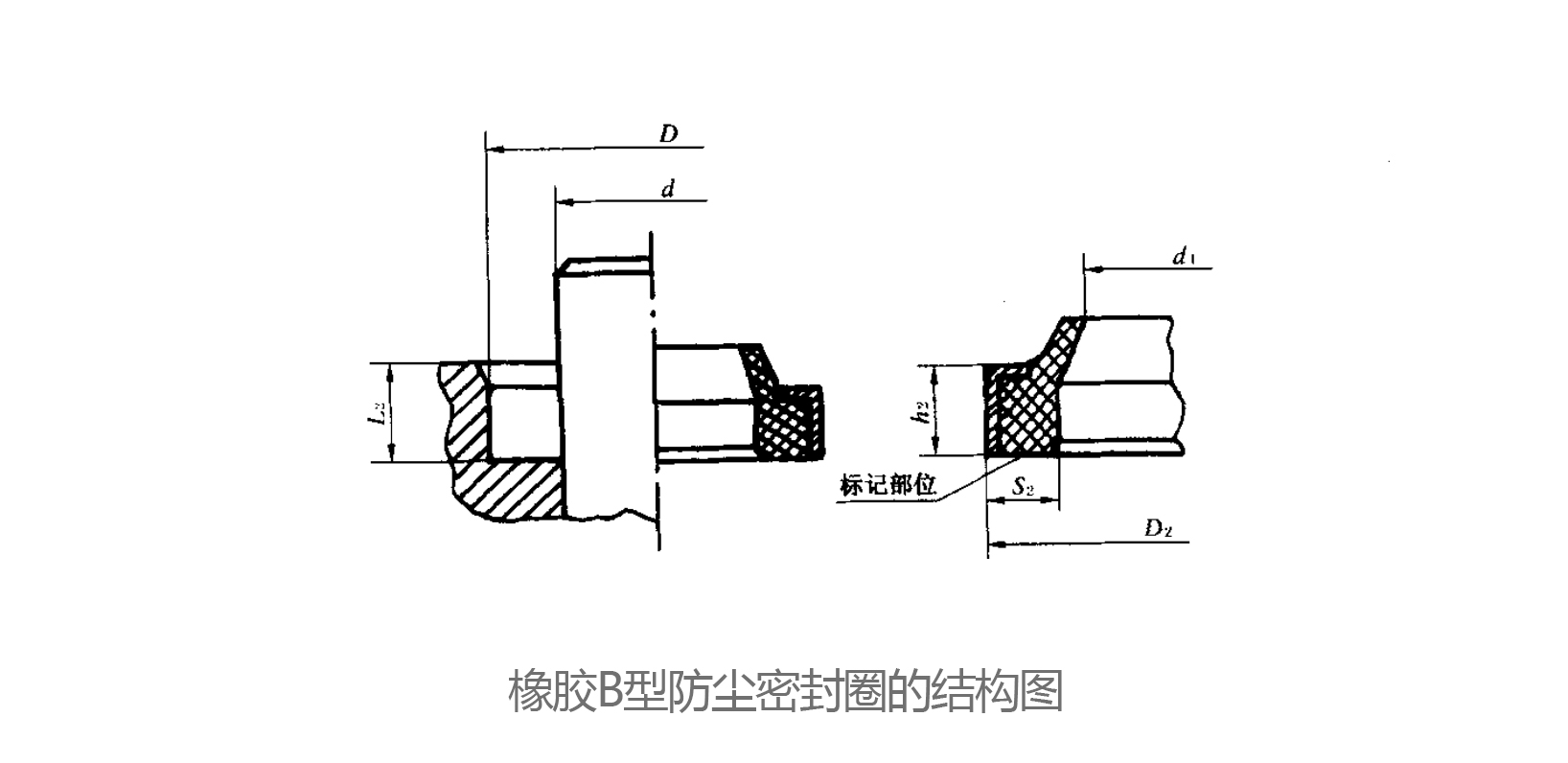

一、橡膠B型防塵密封圈的結構圖

橡膠B型防塵密封圈的結構圖

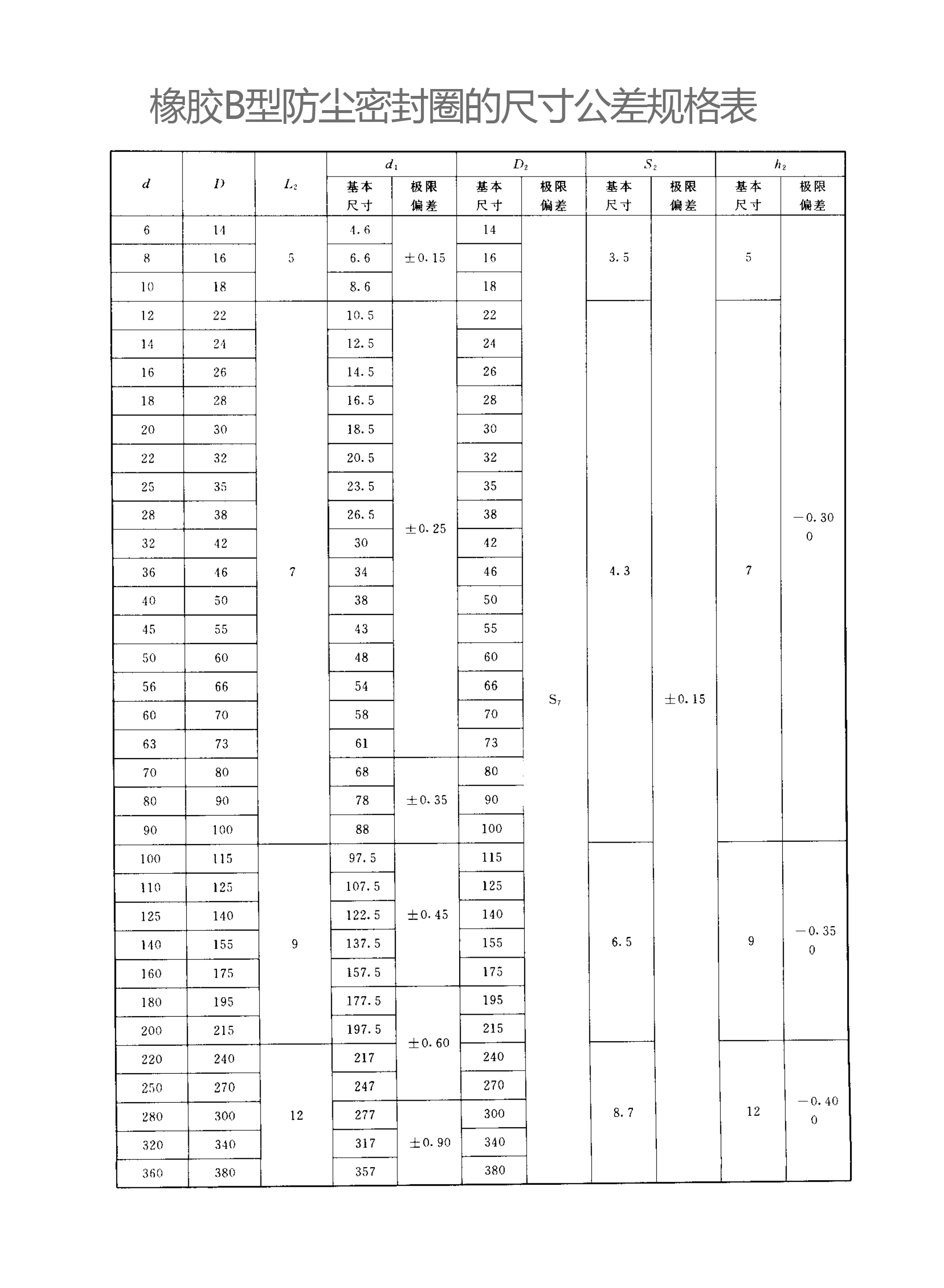

二、橡膠B型防塵密封圈的尺寸公差規格表

d	D	L1	d1		D1		S1		h1
d	D	L1	密封基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
6	14	5	4.6	±0.15	14	S1	3.5	±0.15	5	-0.300
8	16		6.6		16
10	18		8.6		18
12	22	7	10.5	±0.25	22		4.3		7
14	24		12.5		24
16	26		14.5		26
18	28		16.5		28
20	30		18.5		30
22	32		20.5		32
25	35		23.5		35
28	38		26.5		38
32	42		30		42
36	46		34		46
40	50		38		50
45	55		43		55
50	60		48		60
56	66		54		66
60	70		58		70
63	73		61		73
70	80		68	±0.35	80
80	90		78		90
90	100		88		100
100	115	9	97.5	±0.45	115		6.5		9	-0.350
110	125		107.5		125
125	140		122.5		140
140	155		137.5		155
160	175		157.5		175
180	195		177.5	±0.60	195
200	215		197.5		215
220	240	12	217		240		8.7		12	-0.400
250	270		247		270
280	300		277	±0.90	300
320	340		317		340
360	380		357		380

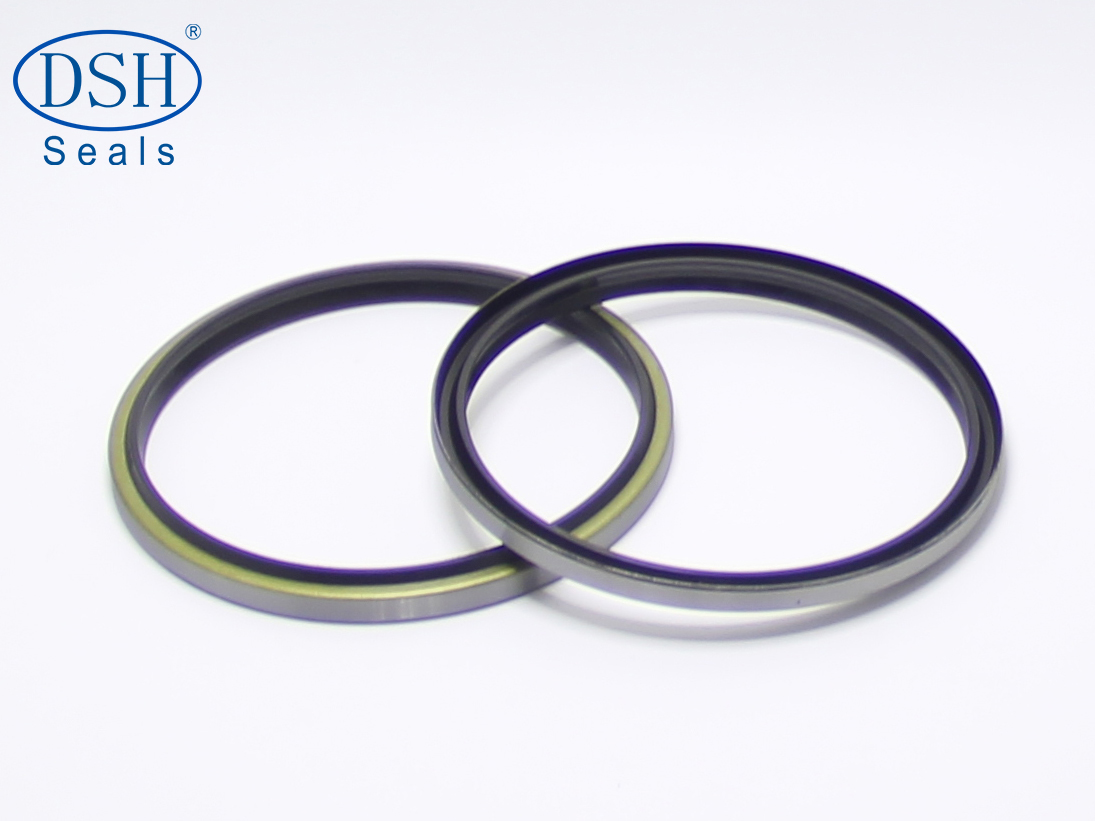

防塵圈DKB

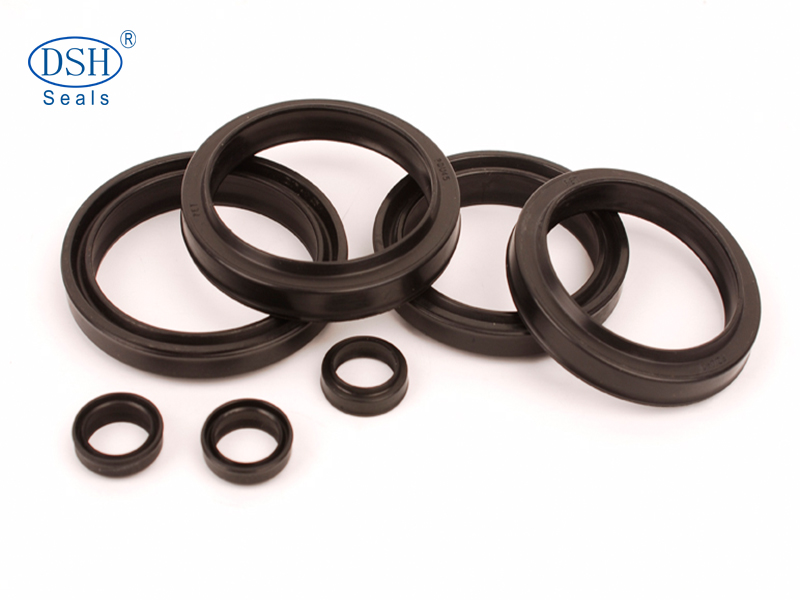

防塵圈LBH
