橡膠A型防塵密封圈的結構及尺寸規格表

來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-02-27

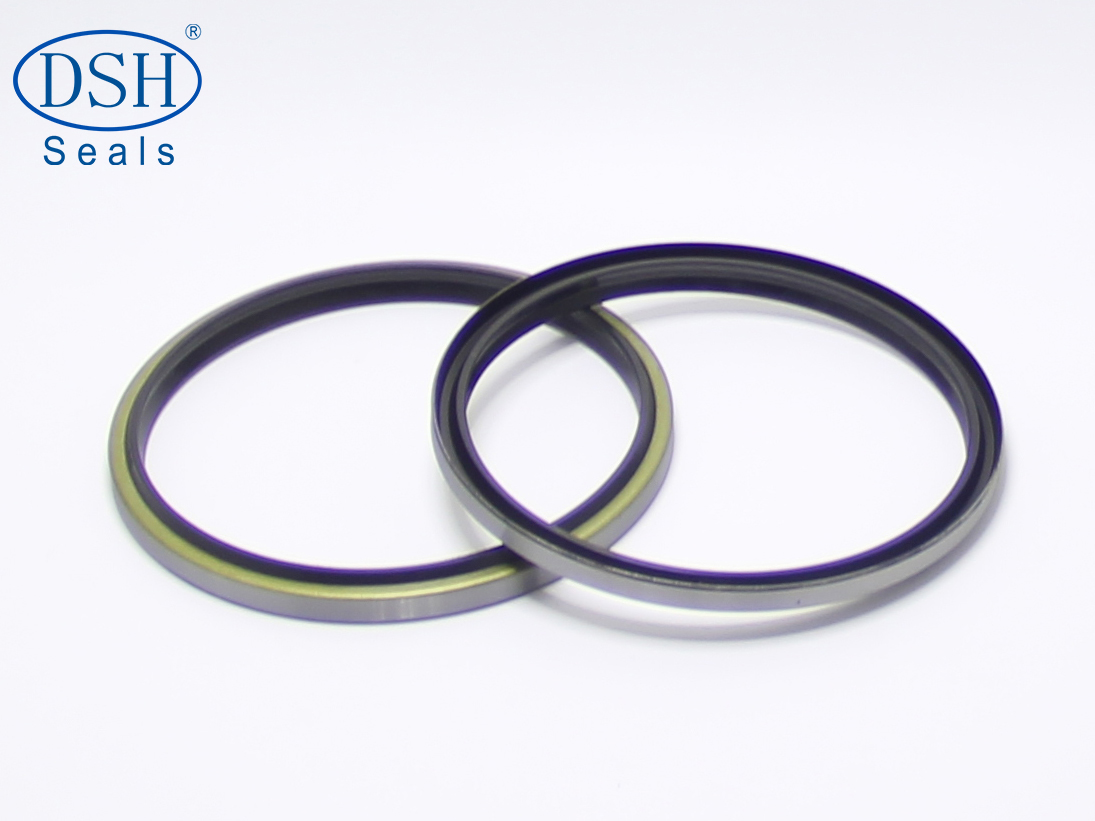

所謂的橡膠A型防塵密封圈（簡稱為A型防塵圈），它是一種單唇無骨架橡膠密封圈，東晟密封件告訴您更適用于A型密封結構形式內安裝，主要起到防塵的作用，詳細的橡膠A型防塵密封圈的標準結構及尺寸公差規格表見圖1和表1所述。此標準參考了<G/B10708.3-2000往復運動橡膠密封圈結構尺寸系列第3部分橡膠防塵密封>。

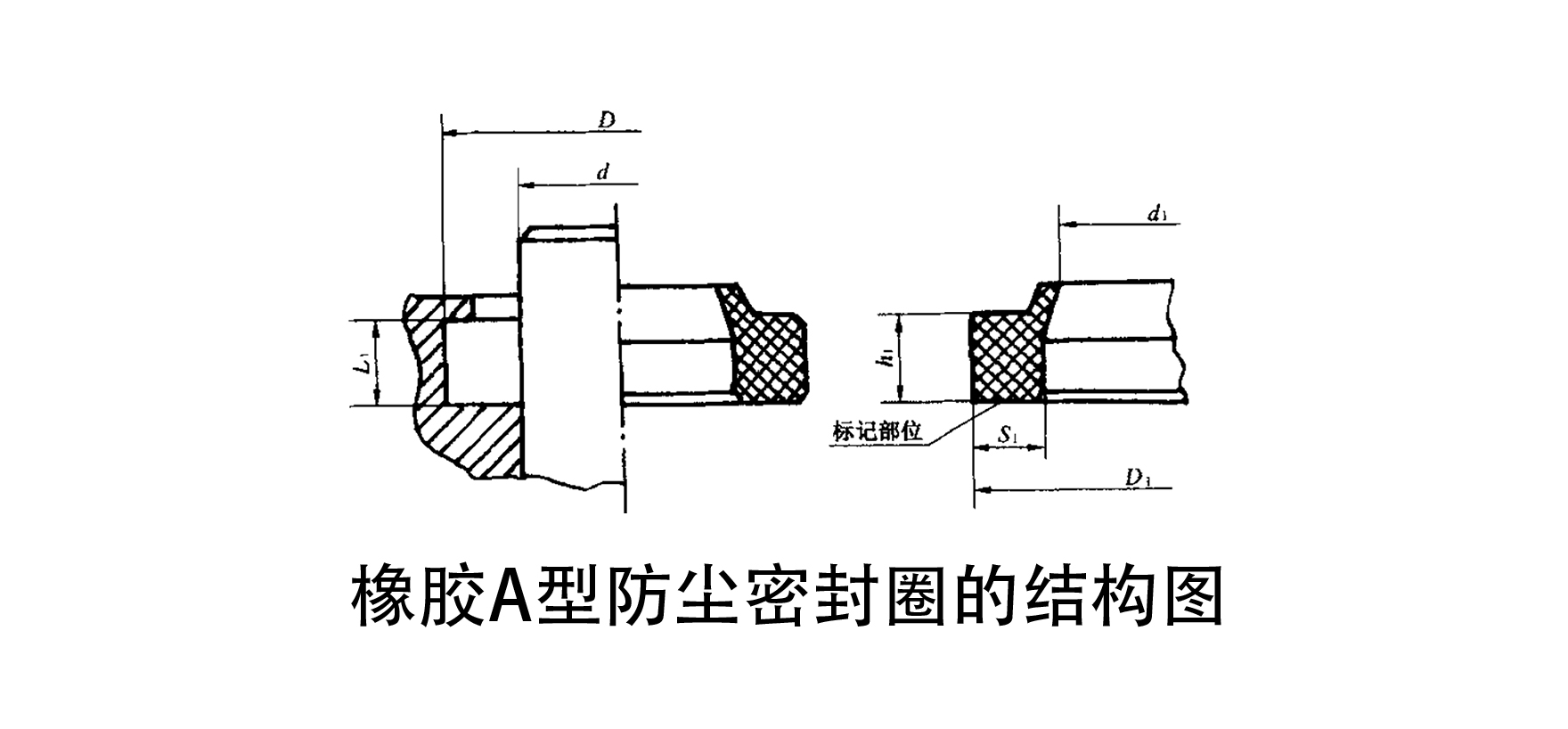

一、橡膠A型防塵密封圈的結構圖

橡膠A型防塵密封圈的結構圖

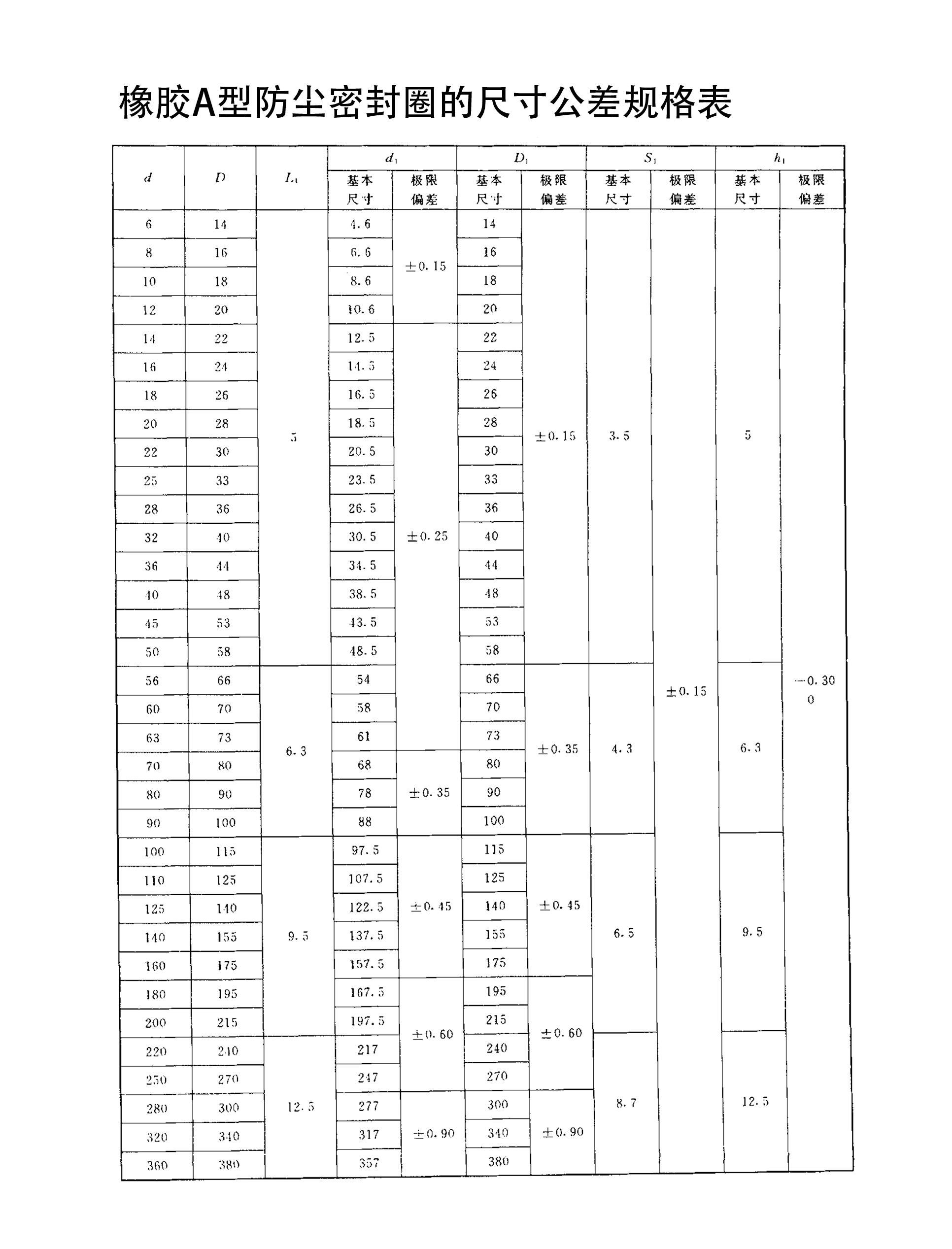

二、橡膠A型防塵密封圈的尺寸公差規格表

d	D	L1	d1		D1		S1		h1
d	D	L1	密封基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
6	14	5	4.6	±0.15	14	±0.15	3.5	±0.15	5	-0.300
8	16		6.6		16
10	18		8.6		18
12	20		10.6		20
14	22		12.5	±0.25	22
16	24		14.5		24
18	26		16.5		26
20	28		18.5		28
22	30		20.5		30
25	33		23.5		33
28	36		26.5		36
32	40		30.5		40
36	44		34.5		44
40	48		38.5		48
45	53		43.5		53
50	58		48.5		58
56	66	6.3	54		66	±0.35	4.3		6.3
60	73		58		70
63	73		61		73
70	80		68	±0.35	80
80	90		78		90
90	100		88		100
100	115	9.5	97.5	±0.45	115	±0.45	6.5		9.5
110	125		107.5		125
125	140		122.5		140
140	155		137.5		155
60	175		157.5		175
180	195		167.5	±0.60	195	±0.60
200	215		197.5		215
220	240	12.5	217		240		8.7		12.5
250	270		247		270
280	300		277	±0.90	300	±0.90
