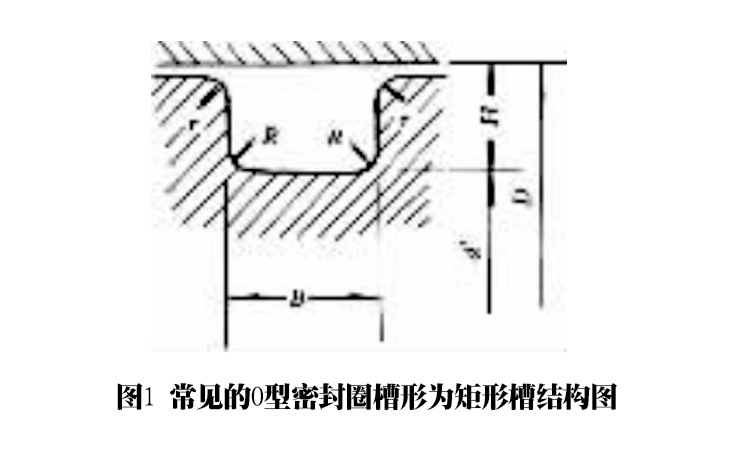

O型密封圈的溝槽設計包括確定槽的形狀、尺寸、精度和表面粗糙度等。東晟密封圈告訴您對動密封，帶要確定相對運動間隙。O型密封圈的槽形設計的原則是：加工容易，尺寸合理，精度容易保證，O型密封圈裝拆較為方便等（圖1所示就是常見的O型密封圈槽形為矩形槽結構圖）。下面就以O型密封圈的矩形槽為例講解溝槽的槽寬、槽深、間隙、槽壁粗糙度、槽口及槽底圓角尺寸的設計要求。

一、O型密封圈的溝槽之“槽寬”設計三要素：

1. 槽寬必須大于O型密封圈壓縮變形后的很大直徑。

2. 必須考慮到O型密封圈于運動發熱引起的膨脹和介質引起的溶脹。

3. 必須保證往復運動時槽內有一定的空間使O型密封圈滾動自如。一般則認為，O型密封圈的截面面積至少應用應占矩形槽截面面積的85%。在許多場合下取槽寬為O型密封圈截面直徑的1.5倍。

二、O型密封圈的溝槽之“槽寬”設計需要注意事項：

1.O型密封圈的槽不宜太窄，如果O型密封圈截面填滿了槽的截面，那么運動時的摩擦阻力將會特別大，因?yàn)樾r(shí)的O型密封圈無法滾動的，同時也會引起嚴重的磨損。

2.槽不宜過寬，因?yàn)樘珜挼臅r(shí)候O型密封圈的游動范圍很大，也很容易磨損。特別是靜密封的時候，如果工作壓力是脈動的話，那么靜密封就會“不靜”，它將在不適宜的寬槽以同樣的脈動頻率游動，出現異常磨損，O型密封圈很快就損壞了。

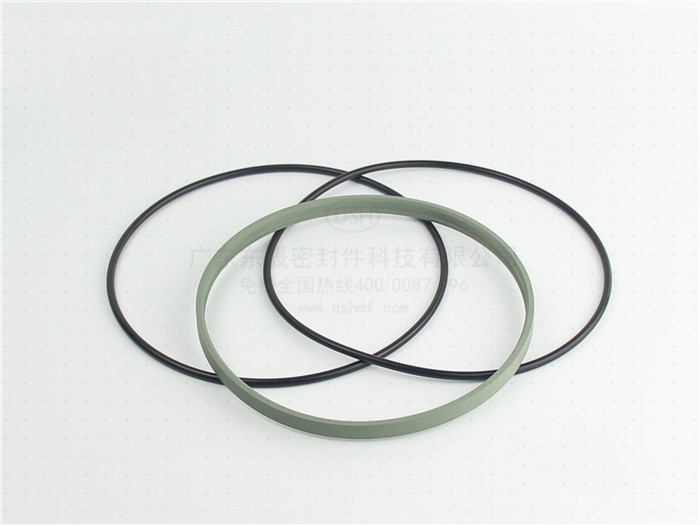

雙O型組合密封圈

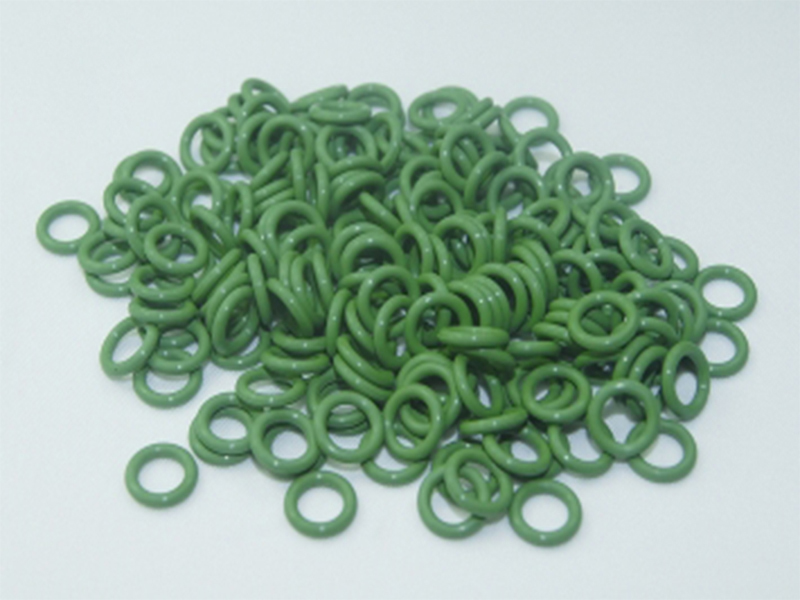

o形圈，o型密封圈，O型橡膠密封圈

了解更多O型密封圈的問題，就在東晟密封件廠家批發網哦！
