汽車內包骨架油封標準外徑尺寸規格表
來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-01-06
東晟密封件告訴您汽車專用內包骨架型油封標準的外徑尺寸、公差的規格表（見表1）。

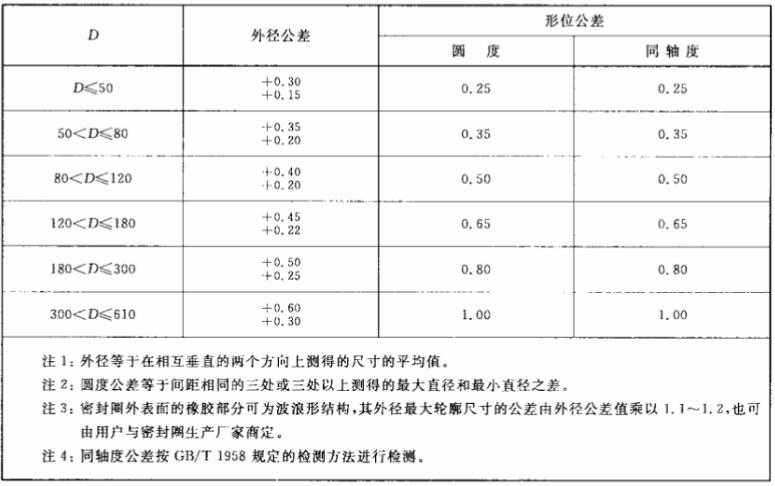

*汽車用內包骨架油封標準的外徑及公差規格表（單位為mm）
|
D |
油封標準 外徑公差 |
油封的型位公差 |
|
|
圓度 |
同軸度 |
||
|
D≤50 |
+0.30 +0.15 |
0.25 |
0.25 |
|
50<D≤80 |
+0.35 +0.20 |
0.35 |
0.35 |
|
80<D≤120 |
+0.40 +0.20 |
0.50 |
0.50 |
|
120<D≤180 |
+0.45 +0.22 |
0.35 |
0.35 |
|
180<D≤300 |
+0.50 +0.25 |
0.80 |
0.80 |
|
300<D≤610 |
+0.60 +0.30 |
1.00 |
1.00 |
|
注：1.外徑等于在想相互垂直的二個方向上測得的尺寸的平均值。 2.圓度公差等于間距相同的三處或三處以上測得的最大直徑和最小直徑之差。 3.油封外表面的橡膠部分可以為波浪形結構，其外徑最大輪廓尺寸的公差值乘以1.1-1.2，也可以由用戶與油封生產廠家商定。 |
|||
注：請參考gbt24795.1-2009商用車車橋旋轉軸唇形密封圈第1部分：結構、尺寸和公差。
