典型標準V型組合密封圈尺寸參考
來源：廣東東晟密封科技有限公司 - m.tjmxbz.com.cn更新時間：2017-10-11

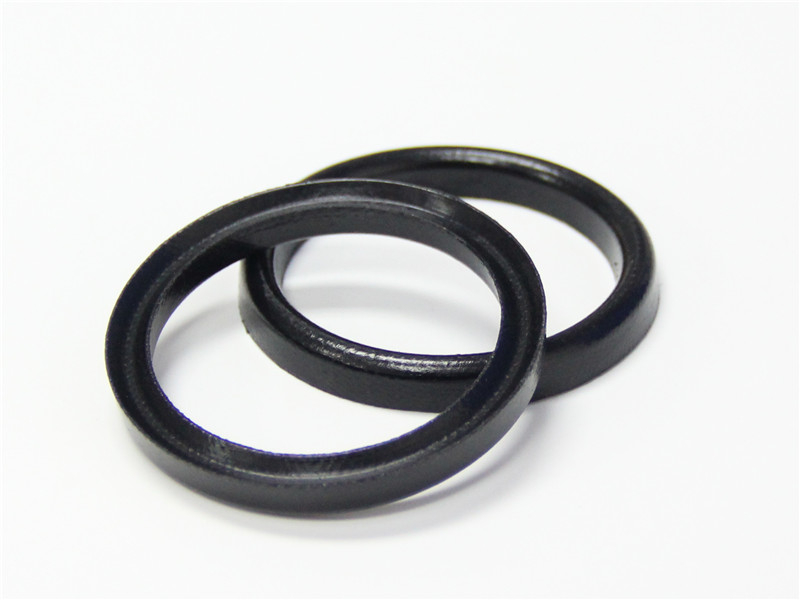

典型V型密封圈材料及組合密封件中密封件（密封環或圈）數量不同，用的橡膠浸漬織物制成V型密封圈，可以適用高達700bar的壓力。密封圈數量取決于工作壓力和密封圈直徑（表1所示就是典型標準V型組合密封圈尺寸參考表）尺寸參考表。
*典型標準V型組合密封圈尺寸參考：mm
|
密封圈規格缸或桿直徑 |
截面 |
V型密封圈深度 |
壓環深度 |
支撐環深度 |
壓力到250bar |
壓力到300bar |
|||||||||
|
A |
E |
B |
D |
V形 |
密封總長度C |
V形 |
密封總長度C |
||||||||
|
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
圈數 |
in |
mm |
圈數 |
in |
mm |
|
1+16/1~1+1/2 |
27.0-37.6 |
1/4 |
6 |
1/8 |
3 |
1/4 |
6 |
1/4 |
6 |
3 |
3/4 |
19.0 |
4 |
7/8 |
22 |
|
1+1/2~2+5/8 |
37.6-66.7 |
5/16 |
8 |
5/32 |
4 |
5/16 |
8 |
9/32 |
7 |
4 |
1 |
25.4 |
5 |
15/32 |
30 |
|
4+1/4~7 |
107.9-177.8 |
1/2 |
12.5 |
1/4 |
6 |
1/2 |
12.5 |
7/16 |
10 |
4 |
13/4 |
44 |
5 |
2 |
50 |
|
7+1/4~17 |
184.1-131.8 |
5/8 |
16 |
5/16 |
8 |
5/8 |
16 |
1/2 |
12.5 |
4 |
2 |
50 |
5 |
25/16 |
60 |
|
25+1/2~37 |
647.7-939.8 |
3/4 |
19 |
3/8 |
10 |
3/4 |
19 |
5/8 |
16 |
6 |
31/4 |
85 |
7 |
35/8 |
90 |
|
>37 |
>1000.0 |
1 |
25 |
1/2 |
12.9 |
1 |
25 |
3/4 |
20 |
7 |
41/4 |
105 |
8 |
51/4 |
130 |
|
以上參數僅供參考，請按實際情況操作。 |
|||||||||||||||
了解更多V型密封圈尺寸的問題，就在東晟密封件廠家批發網哦！
